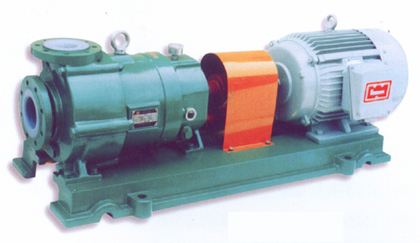

名称:CQB型氟塑料磁力泵(结构与材料)
用途:化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺(目前国内大部分离子膜烧碱项目用泵均选用我公司产品)、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺,及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业,在-20℃~110℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损,是目前最受使用单位欢迎的泵类设备之一。 使用温度:-20℃—110℃。 设计特点——防漏设计:取消了机械密封型式。利用磁力偶合间接驱动。完全消除了滴、漏的烦恼。绝不污染使用场地。由于泵的过流部分选用“氟塑料合金”制造。可连续输送任意浓度的强酸、强碱、有机溶剂、强氧化剂等腐蚀介质而毫不受损。耐冲击、耐老化、耐正负压。 工作原理: 驱动装置采用主动磁铁联轴器直接装在电机轴上。泵室完全封闭。通过磁力偶合间接驱动泵轴上带磁铁的叶轮旋转结构紧凑、安全节能。是目前最新型的环保型无泄漏化工流程泵. 坚固而用的泵体结构: 虽然接触液体部分是氟塑料,但泵外壳是金属材料,故泵体足以承受管道的重量及抵受机械性冲击。
性能参数:
型 号 |
流量 (m3/h) |
扬程(m) |
汽蚀 余量(m) |
转速 r/min |
进口口径 |
出口口径 |
电机功率 |
重量(kg) |
CQB16-12-50F |
0.6 |
2 |
9 |
2900 |
16 |
12 |
25w |
5 |
CQB15-15-65F |
0.8 |
3.2 |
6 |
2900 |
15 |
15 |
180w |
7 |
CQB20-15-75F |
1.6 |
7.0 |
6 |
2900 |
20 |
15 |
180w |
8 |
CQB25-20-100F |
2.5 |
10.5 |
6 |
2900 |
25 |
20 |
370w |
12 |
CQB32-20-110F |
5.5 |
13 |
6 |
2900 |
32 |
20 |
550w |
18 |
CQB40-25-120F |
6.3 |
15 |
5 |
2900 |
40 |
25 |
750w |
35 |
CQB40-40-100F |
6 |
11 |
5 |
2900 |
40 |
40 |
550w |
20 |
CQB40-40-125F |
6.5 |
17.5 |
3.7 |
2900 |
40 |
40 |
1.1kw |
40 |
CQB50-32-125F |
12 |
20 |
3.5 |
2900 |
50 |
32 |
1.5kw |
45 |
CQB50-32-125FL |
12.5 |
20 |
3.5 |
2900 |
50 |
32 |
2.2kw |
90 |
CQB50-32-160FL |
12.5 |
32 |
3.5 |
2900 |
50 |
32 |
4kw |
128 |
CQB50-32-200FL |
12.5 |
50 |
3.5 |
2900 |
50 |
32 |
7.5kw |
210 |
CQB65-50-150F |
20 |
25 |
4 |
2900 |
65 |
50 |
4kw |
100 |
CQB65-50-160F |
17.5 |
32 |
4 |
2900 |
65 |
50 |
4kw |
100 |
CQB65-50-180F |
8 |
38 |
4 |
2900 |
65 |
50 |
5.5kw |
120 |
CQB65-40-200FL |
25 |
50 |
4 |
2900 |
65 |
40 |
11kw |
180 |
CQB80-65-160FL |
50 |
32 |
4 |
2900 |
80 |
65 |
11kw |
180 |
CQB80-50-200FL |
50 |
50 |
4 |
2900 |
80 |
50 |
18.5kw |
250 |
CQB100-80-160FL |
100 |
32 |
4 |
2900 |
100 |
80 |
18.5kw |
310 |
CQB125-100-160F |
120 |
20 |
5 |
2900 |
125 |
100 |
30.0kw |
430 |
注:若规格型号超出此范围,我厂可根据用户要求予以调整(或致电0553-4226595) | |
